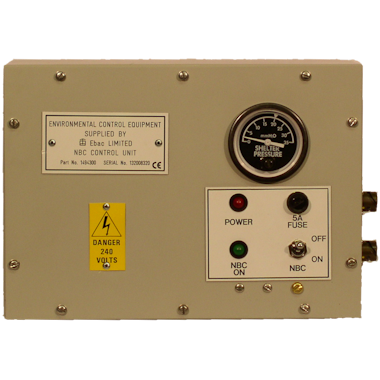

NBC Controller

Produktdaten

  Modell Nr.
  1494200
  NBC Controller
Höhe (mm) 219
Breite (mm) 306
Tiefe (mm) 135
Gewicht (kgs) 5
Netzspannung (V) 230
Phase 1
Frequenz (Hz) 50
Min.Temperatur (°C) -40
Max.Temperatur (°C) 55
  Modell Nr.
  1494200
  NBC Controller
Montageprinzip  Wall
NBC-Betriebsschalter  Y
Manometer  Y
Anzeige "Power On" Y
Betriebsanzeige Y
NBC/ ACU-Anzeige Y
Einfache Installation  Y
Modell Nr. Beschreibung
  Modell Nr.
  1494200
NBC Controller
Prospekt

Anwendung und Funktionsweise

Das nukleare, biologische und chemische Filtersystem (NBC) von EIPL sorgt für saubere, gefilterte, NBC-freie Luft in einer Überdruckkammer. Die einströmende Luft wird durch drei Filtrationsstufen bearbeitet (Coalescer-, Staub- und Verbundwerkstofffilter). Sowohl bei Waffenruhe als auch während der Kriegsführung mit NBC-Kampfmitteln gewährleisten die beiden Betriebsarten saubere, frische Luft.

Das Kontrollsystem dient der ständigen Überwachung des Innen- und Außendrucks. Sollte der Überdruck innerhalb des Kammer fallen wird dies durch das visuelle und/oder Audio-Warnsystem angezeigt.

Der NBC-Filter wurde für die externe Anbringung an Militärunterkünften konstruiert. Sein Schlauch leitet in das Rauminnere. Die NBC-Kontrolleinheit wird im Inneren des Raumes angebracht und verhindert, dass Luft eindringt. Die NBC-Filtereinheit ist ein ausfallsicheres System. Sollte sie beschädigt werden oder die Dichtung lecken, wird frische Luft aus dem Gerät anstatt kontaminierter Außenluft eingelassen.

Das Überdruckventil ist im Gesamtpaket mit enthalten. Dieses vorkalibrierte Teil, sorgt dafür, dass der Überdruck der Kammer das Maximum von 200pa nicht übersteigt.

Der NBC-Filter von EIPL arbeitet mit einem Luftvolumenstrom von 100m³/h.

NBC Verbundwerkstofffilter, Nr.1 MK’s 2 & 4

Der Filter hat zwei zentrale Elemente; einen höchst effizientes Partikelelement und einen Aktivkohlefilter, welche beide in einem zylindrischen Gehäuse untergebracht sind. Obwohl der Luftstrom radial durch die Schichten geleitet wird, erfolgt der Ein- und Auslass in axialer Richtung. Wenn der Filter im Überdruckbereich benutzt wird (d.h. in bereits gesäuberter Umgebungsluft), sind alle Dichtungen ausfallsicher. Während ihrer Herstellung werden die Filter auf das Eindringen von Gaspartikeln getestet. Auf diese Weise wird die Versehrtheit der Dichtungen innerhalb des Filters sowie all seiner Teile kontrolliert.

Der Mk2 ist die aktuelle Herstellungsversion (FV2171110, NSN 4240-99-830-5026). Die Mk4-Version (FV2148120, NSN 4740-99-839-9842) wird in Kürze eingeführt.

Der Mk4 unterscheidet von der Mk2-Version durch strengere Herstellungstests der Dichtung und kann zudem bis zu 10 Jahren gelagert werden. Die zurzeit hergestellten Mk2-Einheiten werden dem Standard der Mk4-Modelle angepasst. Sie entscheiden sich vom Mk4 dadurch, dass sie nicht bis zu 10 Jahren gelagert werden können, sondern für den zeitnahen Gebrauch angelegt sind.
